新型旋膜式除氧器结构特点, 旋膜式除氧器工作原理
一、新型旋膜式除氧器结构特点, 旋膜式除氧器工作原理, 除氧器技术改造:
旋膜式除氧设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件除氧器(除氧塔头)是由外壳、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成,下面向您着重介绍除氧塔头的结构原理。
1.外壳:是由筒身和冲压椭圆形封头焊制成。低压除氧器配有一对法兰联接上下部,为了装配和检修方便。高压除氧器正常装配检修的人孔,为了装配和检修方便。
2.旋膜器组由:水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成。

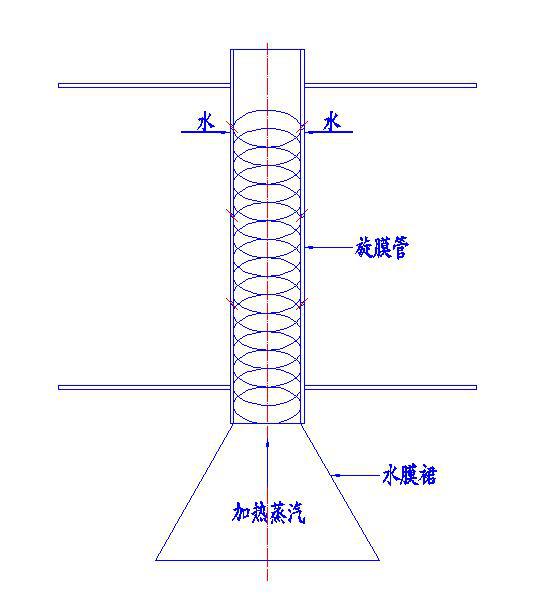

凝结水、化学补水、进入旋膜器组水室,在水压的作用下经旋膜器呈螺旋状按一定的角度向旋膜管内喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽在旋膜管内进行热交换,形成了一次除氧,粗除氧的给水与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃,并进行粗除氧,一般经此旋膜段可除去给水中含氧量的90-95%左右。
3.淋水篦子 :是由数层交错排列的角形钢制作组成,经旋膜段粗除氧的给水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上。
4.蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧目的,低压大气式除氧器低于≤15ug/L (部颁标准).
5.水箱:水箱除过氧的给水汇集到除氧器下部容器即水箱内,除氧水箱内装有最新科学设计的强力换热再沸腾装置,该装置具有强力换热,迅速提升水温,更深度除氧,减小水箱振动,降低口音等优点,提高了设备的使用寿命,保证了设备运行的安全可靠 新型旋膜式除氧器,与喷雾填料式、淋水盘式等其它类型的热力除氧器的区别,在性能上存在着根本的不同,其关键之处就在于其喷淋结构造成的汽水传热传质方式。
二、新型旋膜式除氧器的工作原理:
凝结水及补充水进入除氧头内旋膜器组水室,在一定的水压下从旋膜管的小孔斜旋喷向内孔,形成射流,由于内孔充满了上升的加热蒸汽,水在射流运动中便将大量的加热蒸汽吸卷进来(经试验证明射流运动具有卷吸作用),在极短时间内很小的行程上产生剧烈的混合加热作用,水温大幅度提升,而旋转的水沿着旋膜管内壁继续下旋,形成纸一样簿的水膜裙 (水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚)。此时紊流状态的水传热传质效果理想,水温达到饱和温度,氧气即被分离出来。由于旋转水流基本上是紧贴管壁旋转而下,在旋膜管中间形成汽—气通道,不存在气体流动死区,因此氧气在内孔内无法随意扩散,析出的不凝结气体被讯速排出。只能随上升的蒸汽从排汽管排向大气(老式除氧器虽加热了水,分离出了氧但氧气比重大于加热蒸汽,部分氧又被下流的水带入水箱,也是造成除氧效果差的一种原因)。
经旋膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配,呈均匀淋雨状落到装到其下的液汽网上,再进行深度除氧后才流入水箱,水箱内的水含氧量新型旋膜式除氧器≤15uɡ/L (部颁标准)。
旋膜式除氧设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件除氧器(除氧塔头)是由外壳、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成,下面向您着重介绍除氧塔头的结构原理。
1.外壳:是由筒身和冲压椭圆形封头焊制成。低压除氧器配有一对法兰联接上下部,为了装配和检修方便。高压除氧器正常装配检修的人孔,为了装配和检修方便。
2.旋膜器组由:水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成。
凝结水、化学补水、进入旋膜器组水室,在水压的作用下经旋膜器呈螺旋状按一定的角度向旋膜管内喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽在旋膜管内进行热交换,形成了一次除氧,粗除氧的给水与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃,并进行粗除氧,一般经此旋膜段可除去给水中含氧量的90-95%左右。
3.淋水篦子 :是由数层交错排列的角形钢制作组成,经旋膜段粗除氧的给水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上。
4.蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧目的,低压大气式除氧器低于≤15ug/L (部颁标准).
5.水箱:水箱除过氧的给水汇集到除氧器下部容器即水箱内,除氧水箱内装有最新科学设计的强力换热再沸腾装置,该装置具有强力换热,迅速提升水温,更深度除氧,减小水箱振动,降低口音等优点,提高了设备的使用寿命,保证了设备运行的安全可靠 新型旋膜式除氧器,与喷雾填料式、淋水盘式等其它类型的热力除氧器的区别,在性能上存在着根本的不同,其关键之处就在于其喷淋结构造成的汽水传热传质方式。
二、新型旋膜式除氧器的工作原理:
凝结水及补充水进入除氧头内旋膜器组水室,在一定的水压下从旋膜管的小孔斜旋喷向内孔,形成射流,由于内孔充满了上升的加热蒸汽,水在射流运动中便将大量的加热蒸汽吸卷进来(经试验证明射流运动具有卷吸作用),在极短时间内很小的行程上产生剧烈的混合加热作用,水温大幅度提升,而旋转的水沿着旋膜管内壁继续下旋,形成纸一样簿的水膜裙 (水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚)。此时紊流状态的水传热传质效果理想,水温达到饱和温度,氧气即被分离出来。由于旋转水流基本上是紧贴管壁旋转而下,在旋膜管中间形成汽—气通道,不存在气体流动死区,因此氧气在内孔内无法随意扩散,析出的不凝结气体被讯速排出。只能随上升的蒸汽从排汽管排向大气(老式除氧器虽加热了水,分离出了氧但氧气比重大于加热蒸汽,部分氧又被下流的水带入水箱,也是造成除氧效果差的一种原因)。
经旋膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配,呈均匀淋雨状落到装到其下的液汽网上,再进行深度除氧后才流入水箱,水箱内的水含氧量新型旋膜式除氧器≤15uɡ/L (部颁标准)。
