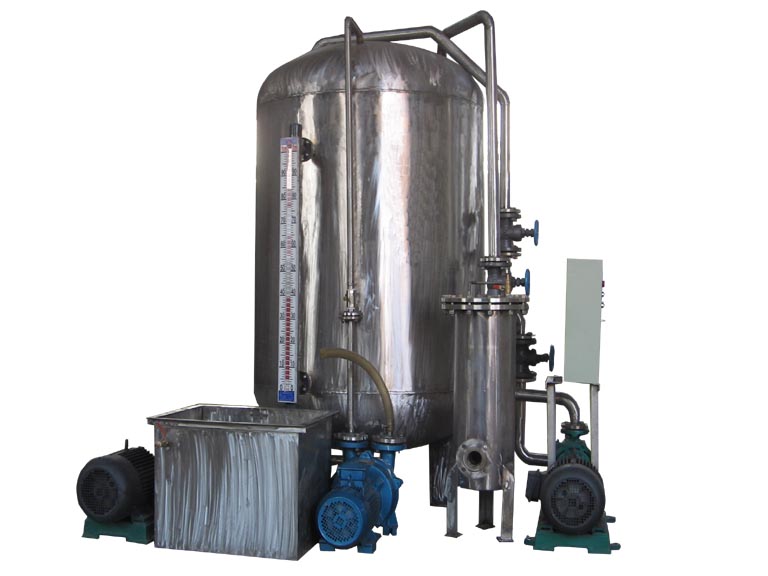

一、真空除氧器的组成结构

   1、外壳：是由筒身和冲压随园形封头焊接制作而成。中、小低压除氧器配有一对联接法兰，联接法兰用于联接除氧头与除氧水箱，供装配和检修用，高压除氧器配装有供2个检修人孔。
　 2、新型旋膜器即射流增压旋膜器：由水室、汽室、射流增压旋膜器、凝结水接管、软化水、除盐水、补充水接管、次加热蒸注进汽口组成。新型旋膜器（射流增压旋膜器）内增加了水膜导流装置，即使低负荷运行时也能强力旋膜，保证真空除氧器形成良好的水膜裙，粗除氧稳定有续。凝结水、化学补水、经起膜管呈螺旋状按一定的角度喷出，形成水膜裙，并与一次加热蒸汽进汽口接管引进的加热蒸汽进行有效热交换，形成了一次除氧，热交换给水落入水篦子上，与至下向上的二次加热蒸汽接触，热交换给水被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃，并再次完成粗除氧。一般经此旋膜器可除去给水中含氧量的90-96%左右。
　 3、淋水篦子：是由数层交错排列的角形钢制件组成，经旋膜器粗除氧的给水落到这里进行二次分配，呈均匀雨雾状落到装在其下的液汽网上进行深度除氧。
　 4、不锈钢丝网填料层蓄热器：是由诸多形状尺寸相同的单元组成的SW型网孔波纹填料，组成的一个圆筒体，该规整填料保持丝网波纹填宵和孔板波纹填料的优点外，汽--水通量大，压降小、操作弹性大，分离效率高、能耗低，不脱落等特点。不锈钢丝网填料层就是二次蒸汽的蓄热器，给水与二次蒸汽蓄热器充分热交换，达到了深度除氧的目的，低压大气式除氧器≤15ug/L、高压除氧器≤7ug/L。
　5、水箱：除过氧的给水汇集到除氧头的下部容器即[除氧水箱]内，除氧水箱内装有最新科学设计的强力换热再沸腾装置，该装置具有强力换热，迅速提升水温，更深度除氧，减小水箱振动，降低噪音等优点，提高了真空除氧器使用寿命，保证了锅炉和其它给水管、省煤器的安全可靠性运行。
