一、旋膜式除氧器结构

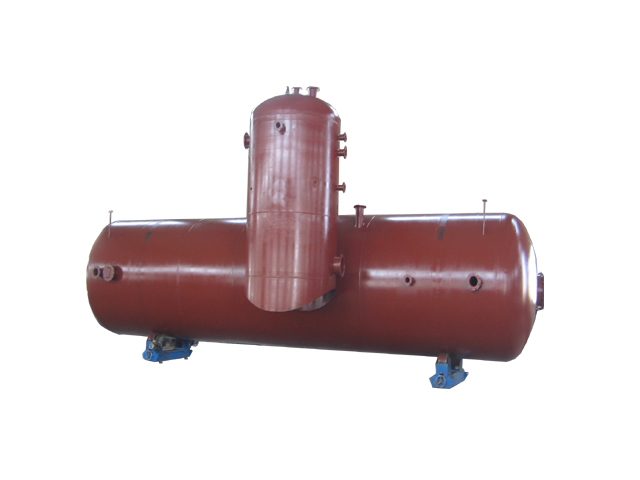

　    旋膜式除氧器设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成,其主要部件除氧器(除氧塔头)是由外壳、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成.下面向您着重介绍除氧塔头的结构原理。

     1.外壳:是由筒身和冲压椭圆形封头焊制成，中、小低压除氧器配有一对法兰联接上下部,供装配和检修时使用,高压除氧器留配有供检修的人孔。
　　2.旋膜器组:由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成，凝结水、化学补水、经旋膜器呈螺旋状按一定的角度喷出,形成水膜裙,并与一次加热蒸汽接管引进的加热蒸汽进行热交换,形成了一次除氧,给水经过淋水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃,并进行粗除氧，一般经此旋膜段可除去给水中含氧量的90-95%左右。
　  3.淋水篦子:是由数层交错排列的角形钢制作组成,经旋膜段粗除氧的给水在这里进行二次分配,呈均匀淋雨状落到装在其下的液汽网上。
　　4.蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体,内装一定高度特制的不锈钢丝网组成,给水在这里与二次蒸汽充分接触,加热到饱和温度并进行深度除氧目的,低压大气式除氧器低于10ug/L、高压除氧器低于5ug/L(部颁标准分别为15ug/L、7ug/L)。
　　5.水箱除过氧的给水汇集到除氧器下部容器即水箱内,除氧水箱内装有最新科学设计的强力换热再沸腾装置,该装置具有强力换热,迅速提升水温,更深度除氧,减小水箱振动,降低口音等优点,提高了设备的使用寿命,保证了设备运行的安全可靠性。

正是具有上述结构和传热传质功能，本低压旋膜除氧器具有以下主要特点：
　（1）除氧效果好
　　　低压旋膜除氧器除氧后水中溶氧量15ppb，保证值≤15ppb/L。完全达到相关标准要求。
　　　在额定工况下，填料组件作为深度除氧部件，低压除氧可使除氧水箱中水的溶氧量保持在15ppb以下，在极端低负荷工况下，除氧水箱中水的溶氧量不大于15ppb。
　（2）适应性强
　　　适应于入口溶氧量高（低压型：10000μg/L，）、低水温（低压型：40℃）。
　　　适应操作压力变化范围大（低压型：0.02-0.026Mpa）。
　　　适应低温补水率大。
  （3）稳定性好
　　　在设计负荷范围内正常运行时，除氧器系统的噪声完全符合我国现行标准要求，离除氧器1米。噪声小于85分贝。
　（4）节能效果显著
　　　除氧器排汽量仅为出力的1‰，可以设计排汽回收器。
