一、旋膜式除氧器的组成部件
   1、旋膜式除氧器除氧塔新型旋膜器：由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成。新型旋膜器的旋膜管内增加了水膜导向装置，即使低负荷运行时也能强力旋膜，保持良好的水膜裙，促进汽水热交换。

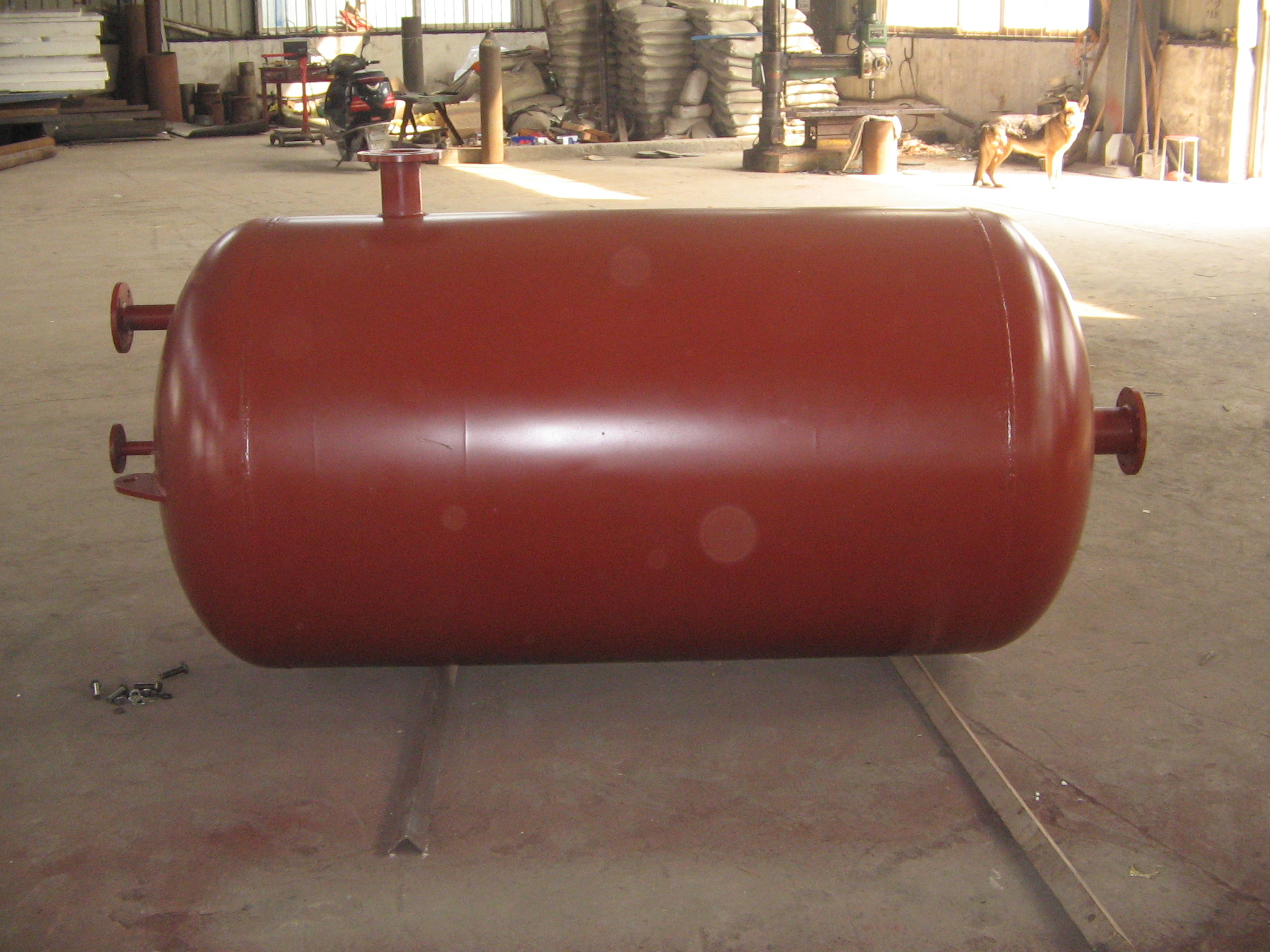

  2、水箱的构造
    旋膜除氧水箱用于贮水和缓冲，及锅炉上水时的加热和辅助除氧，火电机组旋膜除氧器配套的水箱内装有加热蒸汽导管、配水管、再沸腾管、防旋板及其它必须的部件与接口。
  3、加热蒸汽导管
    除氧塔的加热蒸汽，经水箱内上部的蒸汽导管接旋膜除氧塔，下部经通汽管送入旋膜除氧塔底部。当蒸汽送入除氧塔底部时采用喷射方式。在向塔内送汽时将水箱内水位上部含有氧的汽体一并带出，使水、汽界面以上的汽体中氧的分压降到最低。
  4、配水管
    除氧塔除氧后的水，经落水管引送至配水管并直接分别配送到水箱下部的各出水口处。确保汽机甩负荷时冷水能直接送到出水口，防止给水泵入口汽化
  5、再沸腾管
    水箱装有再沸腾管，用于锅炉上水时和机组启动时加热除氧，机组启动带负荷后即应停止使用。
  6、防旋板
    水箱下部有3个出水口，为管端平接，内部不留凸头。在各出水箱口装设防旋板，防止低水位时水发生旋流，相应增加水箱有效容积。试验证明，水的旋流对水泵汽蚀影响很大，无防旋板时，水箱水位必须保持管径的3倍高度，有防旋板则可降为1．5倍以下。
  7、其它附件
    包括给水泵再循环管、溢流管及轴封供汽、低位放水等管口。门杆漏汽管直接引入加热蒸汽导管上。
