除氧器,催化加氢锅炉除氧器设计安装要求助推产业突破创新瓶颈。催化加氢锅炉除氧器的原理、工艺流程、性能特点,与多种除氧器进行了分析比较,提出了催化加氢锅炉除氧器的设计、安装要求。
锅炉给水中的溶解氧是锅炉腐蚀的重要原因,有试验证明,铁金属在水中的腐蚀速度与氧浓度成正比。氧腐蚀的特点成溃疡状(见图1),易发生在省煤器、锅炉上锅筒和下降管中。防止锅炉腐蚀的有效办法就是加强锅炉给水除氧,为此,《工业锅炉水质》规定了锅炉给水的大溶氧指标,根据不同容量规格和用途,要求不大于O.lmg/
l~0.05mg/lo为了达到给水指标,必须安装除氧设备,常用的除氧设备有大气热力锅炉除氧器、真空锅炉除氧器、解吸锅炉除氧器、海绵铁锅炉除氧器和催化加氢锅炉除氧器。而催化加氢除氧是一种新型的、有很多优势的除氧技术。
2催化加氢除氧器
2.1催化加氢除氧器的原理反应式:2H2+O=2H2O
其原理就是氢气不断蓄水中氧气发生反应,消耗水中的氧气,达到除氧的目的。催化加氢除氧:氢气被树脂层吸附,形成催化中心,氢还原活性大大增强,和水中的氧气接触后发生还原反应。在除氧过程中,树脂只起到催化作用,本身不消耗、不变形,不需要补充和再生。

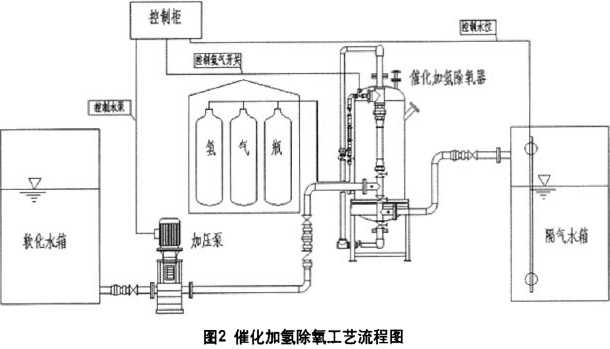

2.2催化加氢除氧器的工艺流程
催化加氢除氧工艺流程:软化水箱的待除氧水经过加压泵加压(压力0.2~0.4MPa)后进入催化加氢锅炉除氧器,经过除氧的水进入隔气水箱储存供使用。锅炉除氧器的加氢、加压泵的运行和隔气水箱的水位实现自动控制。详见图2。
2.3催化加氢锅炉除氧器的特点
2.3.1节能、环保
1)不消耗蒸汽。
2)不消耗化学药品。
3)不需要加热待除氧水,常温下也有很好的除氧效果。
4)除氧后无有害成分生成,没有污染环境的产物。
2.3.2安装、使用方便,应用广泛
设备不需要高位布置,设备占地面积极小,放置地面接上管道即可使用,安装方便灵活,土建和安装费用低廉。
采用氢气瓶加氢,仅需更换气瓶即可,使用方便。
催化加氢除氧既可用于蒸汽锅炉给水除氧,也可以用于热水锅炉补水除氧,同时可以用于各种换热站补水除氧,应用领域广泛。
2.3.3负荷适应性好
1)催化加氢除氧为过滤式除氧,就是水流经含氢树脂就能发生反应,水流速高达30'80m/h,所以对水量变化适应性好。
2)催化树脂有储氢的特性,能大量吸附,由于储氢能力大,所以对水的溶氧浓度变化有很好适应性。
3)水温度在10'90'C内都能正常发生反应,对水温的适应性极好。
2.3.4运行经济
设备运行只需加入氢气,氢氧比为1:8,工程上需要考虑适当氢过量,一般控制1:6.5~1:7。
例如,按照水中含氧浓度6mg/l计算,每lm3水消耗氢气量约lg,每瓶氢气的质量约535g,价格约50元,可以处理535m3水,处理lm,水用氧气的费用还不到0.1元,相比其他大多数锅炉除氧器,费用极其低廉。
2.4常用除氧方式比较(见表1)
注:设备折旧费包括系统所属设备的折旧费和每年补充树脂的费用,设备年折旧率:大气热力除氧取5%,其他取10%,电费0;58元/度,蒸汽50元/吨。
2.5设计、安装要求2.5.1进水总会含有悬浮物等杂质,好在进水管加装过滤器。运行一段时间对锅炉除氧器进行反洗,反洗时间视水质而定,一般10~15分钟。
2.5.2氢气供气管道应釆用铜管。氢气切断阀门、减压阀等要釆用用阀。
2.5.3设备附属氢气瓶颇空管接室林放,排放管出口安装阻火器。柜体和氢气管道要有导除静电接地措施。
2.5.4除氧器与锅炉给水泵之间加装除氧水箱,水箱需要釆用特制的隔气水箱,防止二次溶氧,一般由锅炉除氧器配套。
催化加氢除氧作为新型的除氧技术,其设备不受安装高度限制,水温使用范围广,出水品质好,运行费用低,不消耗更多的能源,属于高效节能、绿色环保产品。该锅炉除氧器组成的除氧系统将会在蒸汽和热水锅炉、热水采暖、循环水冷却等系统的补水除氧中得到更广泛的应用。
