真空除氧器对锅炉水位的影响及应对方案?
真空除氧器对锅炉水位的影响及应对方案?针对真空除氧器除各行业外相关提出的解决方案。下面我连云港市宏琦电力辅机有限公司举例分析真空除氧器汇总整理信息,请大家关注。
电厂中试基地锅炉房为全厂生产提供蒸汽保障,其中2台低压锅炉存在汽包水位周期性波动问题,经常造成锅炉误动作停炉,影响生产.分析真空除氧器对其影响并提出解决方案:利用现有设备,调整自动化系统多个参数及相关工艺过程,在不花费任何费用的情况下,保证锅炉的稳定生产。
电厂装备技术有限公司锅炉房是该厂重要的生产单位,其产出的中压蒸汽提供给炼钢厂VD真空精炼炉、VC真空浇铸炉生产,低压蒸汽为制氧站、液化气站、制气厂、锻造厂、铆焊厂及办公楼等单位提供生产用气及采暖用气.锅炉房为全公司正常生产提供基本保障.
锅炉房目前拥有低压锅炉2台,与其配套使用25t真空除氧器2台.2台低压锅炉及2台真空除氧器液位的测量采取双室平衡容器和差压变送器配合测量.真空除氧器所用蒸汽量的瞬间大幅度变化,经常会引起锅炉汽包蒸发量的瞬间大幅度变化,这将直接导致液位的大幅波动,从而引起锅炉给水调节误动作,甚至造成低水位停炉,影响生产.另外,这种波动直接导致真空除氧器温度不达标,影响除氧效果.本文针对这些问题对真空除氧器自动化系统及相关工艺进行改造及调整,从而有效地解决了锅炉误动作停炉等问题,收到了良好的效果.
测量原理
差压变送器测量水位的原理是通过测量一段未知高度的表1不同温度压力下密度液位的关系水柱压力,再通过已知水的密度和重力加速度推算水柱的高度.
在标准状态下,水的密度为1×103kg/m3,根据公式P=pgH可以计算出锅炉水位.众所周知,中高压锅炉由于显示液位(mm)
120 198.54 0.9428 395.98 420
140 361.38 0.9259 388.88 420
160 618.10 0.9073 381.07 420
压力引起的密度变化对水位波动影响很大,但在低压范围下(低压锅炉工作压力0.30~0.55MPa),由表1可以看出,密度对液位的影响十分微小.
液位波动的成因

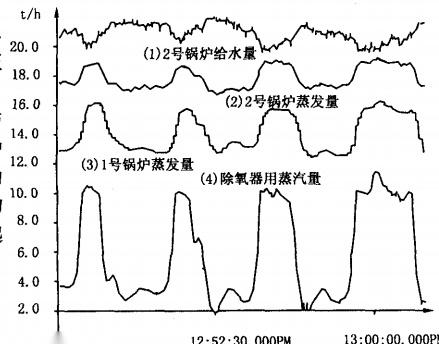

先分析蒸发量变化对水位的影响:当锅炉蒸发量急剧增加时,锅炉管道过热度较大,管内逐步有气泡产生,系统空泡率增加,使得汽水容积增加,导致汽包水位上升.下面我们看一下锅炉的实际情况.由于现有系统没有水位趋势曲线,我们只能由图1(图1为改造前的趋势曲线,见94页).推断水位和蒸发量的关系.当2号锅炉蒸发量上升时(即“几”形的前沿),其给水量急剧下降.由于该系统只采集汽包液位信号,通过PID仪表控制给水量,因此给水量下降,说明汽包水位上升,即蒸发量增加时,汽包水位上升.
随着产气量的增加,水中含气率也急剧增加,锅炉本体及上升管内均为汽水混合物,因而造成水容积的急剧膨胀.当系统含气率增加而造成的水容积增加量与汽包外排蒸汽量相当时,汽包水位不再上升(即“几”字形的水平段),
当锅炉蒸发量急剧减小时,锅炉本体温度快速降低,水中含气率快速下降(即“几”字形的下降沿).实际测得液位:蒸发量由19t/h降至12t/h时,液位波动80~173mm,正常情况下蒸发量波动3t/h左右,液位下降32~50mm.此时,造成低水位报警,甚至造成停炉事故.从图1可以很明显地看出,锅炉蒸发量的变化与真空除氧器用蒸汽量的变化规律几乎一致.可以说,锅炉蒸发量的波动很大程度上是由于真空除氧器用蒸汽量波动引起的,而锅炉蒸发量的波动直接导致了锅炉液位的波动.因此,可以说真空除氧器用蒸汽量的波动直接引起了锅炉液位的波动,这即为液位波动成因。
真空除氧器用蒸汽量波动的成因及其影响
真空除氧器用蒸汽量瞬间剧烈波动的成因如图2所示.12:45:00.000PM真空除氧器水位、真空除氧器压力与真空除氧器给水量(真空除氧器图1改造前真空除氧器用蒸汽量与锅炉蒸发量及给水量关系给水调节阀控制)之间形成了一个耦合关系,其中任何一个参数变化都会引起其他两个参数的变化,不处理好三者的关系,必然会引起这三个参数的频繁剧烈波动,由此造成的影响有:
(1)真空除氧器压力调节阀和液位调节阀在0~100%之间频繁剧烈波动,影响其使用寿命。
(2)真空除氧器用蒸汽流量的剧烈波动.真空除氧器压力调节阀的作用是通过控制进入真空除氧器的蒸汽量来调节真空除氧器压力.它的剧烈波动将直接导致真空除氧器用蒸量呈“几”字形波动,真空除氧器压力调节阀波动|真空除氧器用蒸汽量波动。
(3)锅炉汽包液位的测量误差,真空除氧器用蒸汽的瞬间大幅度波动,导致了管网压的波动,进而影响到汽包液位的测量误.图2真空除氧器各参数控制关系差,严重时会造成停炉事故。
(4)锅炉汽包给水调节阀的误动作.汽包液位的测量误差将导致汽包给水调节阀频繁误动作,影响其使用寿命。
(5)真空除氧器压力的剧烈波动、真空除氧器压力调节阀、液位调节阀在0~100%之间频繁剧烈波动将直接导致其压力的剧烈波动。
(6)真空除氧器液位的剧烈波动,由于真空除氧器液位测量仪表为差压变送器,真空除氧器压力调节阀、液位调节阀频繁剧烈波动及真空除氧器压力的剧烈波动将导致其液位的剧烈波动。
(7)水温低,且温度波动大.剧烈的压力波动使得真空除氧器压力降低,直接影响到水温,导致真空除氧器水温不达标。
