真空除氧器使用优点及安装步骤说明

       真空除氧器使用优点及安装步骤说明，真空除氧器安装高度的锅炉给水装置，包括有除氧气器、锅炉给水泵、文丘里管、截止阀；锅炉给水泵的输出口与文丘里管的入口圆筒段连接、文丘里管的圆筒喉管段的负取压管与真空除氧器的出口连接，文丘里管的圆锥扩散段与截止阀连接，截止阀输出口一支路接锅炉给水输入管、另一支路与锅炉给水泵输入口连接。真空除氧器优点:真空除氧器仅需要在泵出口，增加一旁路，安装上文丘里管和一截止阀，通过截止阀开度可以调节锅炉给水泵进口的静压力，从而使降低真空除氧器的安装高度，避免锅炉给水泵气蚀损坏。

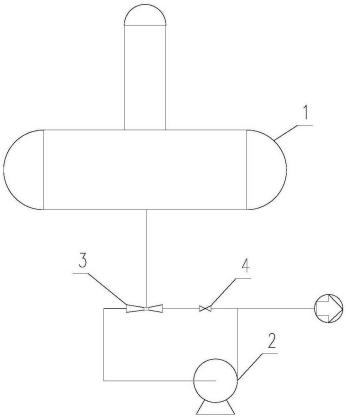

图1是真空除氧器提出的一个实施例结构示意图。
      下面结合附图对具体实施方式作详细说明：图1为真空除氧器一个实施例。图中，一种降低除氧器安装高度的锅炉给水装置，包括有除氧气器1、锅炉给水泵2、文丘里管3、截止阀4；锅炉给水泵2的输出口与文丘里管3的入口圆筒段连接、文丘里管3的圆筒喉管段的负取压管与除氧气器1的出口连接，文丘里管3的圆锥扩散段与截止阀4连接，截止阀输出口一支路接锅炉给水输入管、另一支路与锅炉给水泵输入口连接。通过文丘里管管内截面积的变化，在文丘里管的圆筒喉管段流速增大、流体压力的降低，从而产生吸附作用，吸入真空除氧器内锅炉给水。这样做不仅增大锅炉给水泵进口水静压头增大，降低了真空除氧器的安装高度，同时避免了锅炉给水泵的气蚀损坏。本结构中的截止阀可以调节锅炉给水泵进口的静压力。
      实施例并不构成对真空除氧器限制，本领域内熟练的技术人员在所附权利要求的范围内做出各种变形或修改均在保护范围内。
