旋膜式热力除氧器产品使用说明浅析

旋膜式热力除氧器产品使用说明浅析

       热力除氧器是一种新型热力除氧装置,它能除去热力系统给水中的溶解氧及其他气体,防止热力设备及其管道的氧腐蚀,是保证电厂和工业锅炉给水安全性及稳定性的重要设备。
1、热力除氧理论基础
1.1道尔顿定律
      混合气体全压P0等于其组成各气体分压之和。除氧器内水面上混合气体全压应等于溶解于水中N2、PO2、CO2、H2O分压之和:P0=PN2+PO2+PCO2+.....PH2O=εPj+PH2O若定压加热,使P0=PH2O,则εPj=0,氧气的分压力为为零。
1.2亨利定律
      气体在水中的溶解度与该气体在水面上的分压成正比,单位体积气体量与水面上该气体的分压成正比。b=KdPb/P0mg/L若氧气的分压力降为零,则氧气在水中的溶解度也为零,氧气从水中完全除掉。
      综上,即定压加热使水面上氧气分压力为零,则溶解氧为零,利用此原理除去水中溶解氧。
2、旋膜式热力除氧器的设计参数及结构
      旋膜式

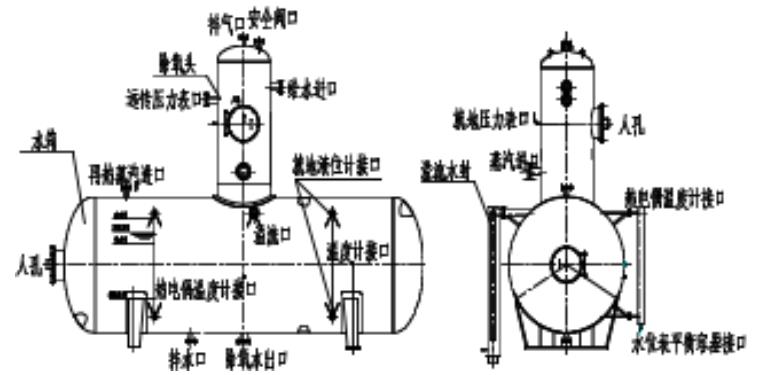

热力除氧器的设使水必须加热到工作压力下饱和温度,需除氧的水与蒸汽应有足够的接触面积,蒸汽与水逆流。必须把水中逸出的气体及时排走,保证液面上氧气其它气体分压力减少至零。水箱设在沸腾管以免水箱的水温因散低于除氧器压力下饱和温度而产生反氧。根据《压力容器》GB/T150.1~150.4、《压力容器焊接规程》,NB/T47015、JB/T10325《锅炉除氧器技术条件》,旋膜式热力除氧器设计压力:0.35MPa,工作压力:0.02MPa,该压力下水的饱和温度104℃,设计温度200℃,水压试验压力0.47MPa。如下图所示,旋膜式热力除氧器由除氧头、水箱两部分组成。另有安全阀、液位计、温度计、压力表、平衡容器等附件。
      ①水箱,旋膜式
热力除氧器下部容器即水箱内,是由壳身和椭圆形封头焊制成,内部设置加强圈,底座固定在预制的工作台上,一端固定,另一端为安装膨胀滚体装置。水箱上设有人孔、排水口、除氧水出口、再热蒸汽进口、温度计接口、热电偶温度计接口、液位计接口、再热蒸汽进口等。

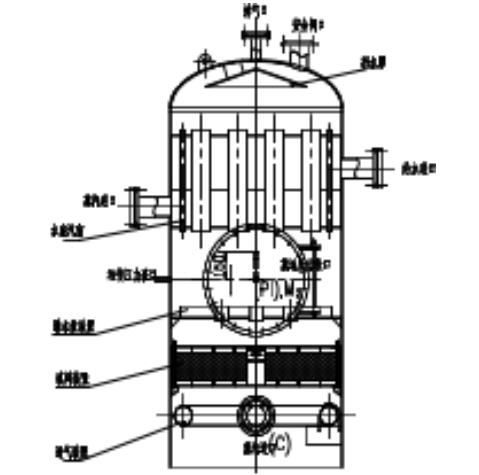

      ②除氧头,除氧头主要由壳体、水室汽室、淋水盘、填料等装置,如下图:水室汽室由旋膜管、通气管错列布置,管之间用钢板焊接。淋水装置由6mm厚钢板,按三角形布置,间距40mm开直径9的小孔。填料装置由相互间隔的25x8的扁钢带及一个圆筒体,内装一定高度特制的0Cr18Ni9丝网组成,筒体中心设中心套管,中心套管内配置虚气管25×2(半圈)。
3、旋膜式热力除氧器工艺流程
      粗除氧:凝结水或补充水先由给水口进入除氧头水室汽室,在一定的水位压差下从旋膜管的小孔斜旋喷向内孔,形成射流,由于内孔充满了上升的加热蒸汽,水在射流运动终将大量的加热蒸汽吸卷进来(实验证明射流具有卷吸作用);在极短的时间很小的行程上产生剧烈的混合加热作用,水温大幅度提高,而旋转的水沿着膜管内孔壁继续下旋,形成一层翻滚的水膜裙(水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚),此时,紊流状态的水传热传质效果理想,水温达到饱和温度。氧气即被分离出来,因氧气在内孔内无法随意扩散,只能水上升的蒸汽从排汽管排向大气。因旋膜式除氧器在工作中使水始终处于紊流状态,并有足够大的换热表面积,所以传热传质效果越好,排汽量小(即用与加热的蒸汽量少,能源损失小带来的经济效益也可观),除氧效果好,产生的富裕量能使旋膜式
热力除氧器超负荷运行。
      当旋转的水膜流出起膜管时,水温基本上接近了饱和温度,水中的溶解氧将被除掉90%~95%,水膜流出起膜管后形成椎形裙体,并在重力和蒸汽流的作用下被冲破而形成水滴,降落在淋水箅子上。除氧水经过各层箅子同蒸汽进一步的进行热交换,经无数密集的孔进行二次分配,呈均匀淋雨状落下至填料装置。二级除氧:填料装置是旋膜式热力除氧器二级除氧装置。除氧水由上而下经过填料盒与自除氧头底部管接头进入的高温蒸汽更加充分接触,可将水中溶解的氧气大限度地高析出来,这一除氧过程保证了旋膜式热力除氧器在变工况运行时的适应性能和稳定性能。除过氧的给水汇集到除氧器下部容器即水箱内,水箱内装有深度加热装置,具有强力换热,迅速提升水温,深度除氧,减少水箱振动,降低噪音等优点。提高了设备的使用寿命,保证了设备运行的安全可靠性。
4、旋膜式热力除氧器安装
      由于
热力除氧器中的除氧水温度在104℃,处于沸腾状态,进入给水泵叶轮进口低压区则产生严重汽蚀现象,致使给水泵不能正常工作。解决这一问题一般采用高位安装或加前置水泵。高位安装是将热力除氧器放置高位处,使给水泵和除氧器形成10~14米高位差,利用产生的高差势压能使给水泵进口处除氧水增压,降低沸点防止汽蚀现象产生,这种措施大大增加了土建造价,并且给操作、观察带来诸多不便。
      二种方法即增设低转速的前置水泵。给水泵一般为变频水泵,其NPSHr(必须汽蚀余量:由于泵本身的汽蚀性能所产生的汽蚀余量)较高,低俗前置水泵的NPSHr大为减小,设置前置水泵后除氧器的安装高度可大大降低。从经济学角度考虑,此种方法土建投资较为合算。一次一般锅炉房均采用变频给水泵加前置水泵的低位布置方法。
      旋膜式
热力除氧器除氧效率高、稳定性好、自动化程度高,广泛应用于电厂锅炉、供热锅炉房。旋膜式热力除氧器的应用降低了锅炉给水管道、省煤器和其他附属设备的腐蚀现象,保证了锅炉运行的稳定性,降低了企业的成本。
