一种提高除氧效率的除氧器产品结构示意图应用实行方式

       在锅炉给水处理工艺过程中，除氧是非常关键的一个环节。氧是造成给水系统和锅炉设备被腐蚀的主要物质，给水为软水，给水中的氧应当有效得到清除，否则它会腐蚀锅炉的给水系统和受热部件，腐蚀产物氧化铁会进入锅内，沉积或附着在锅炉管壁和受热面上，形成难容而传热不良的铁垢，而且腐蚀会造成管道内壁出现点坑，阻力系数增大。管道腐蚀严重时，甚至会发生管道爆炸事故。国家规定蒸发量≧2T/h的蒸汽锅炉和水温≧95℃的热水锅炉都必需除氧。
影响除氧效果的因素：
      1、给水加热不足：给水加热到除氧压力下的工作饱和温度后，水中的氧气的被析出，如果出现加热不足，或是加热不均匀，就会使除氧效果恶化。
      2、要有足够大的汽水接触面积和不平衡压差，创造气体自水中离析的传质条件。
      3、防止给水直接进入到除氧器水箱。
现有的除氧器不足主要表现在：
      1、汽水接触面积不足，主要表现在喷头未能更完全地将水均匀分散。
      2、凝结水的输入流量波动，造成给水加热的温度波动，影响除氧效果。
      3、除氧器内部压力波动，主要表现在二段蒸气管的输入压力与除氧器内部压力需要不匹配。
      4、给水管4的给水工作为间隙式的，需要补水时便打开给水管补水，在除氧器水箱水满后关闭给水管补水，这种间断补给水造成热平衡不稳定，引起的除氧效果。
      5、采用软水作为密封水，对U形溢流密封管进行密封，软水容易被直接吸入除氧器水箱。
以上的各种不足，影响除氧效果。
      为了解决以上问题，提高除氧效果，一种提高除氧效率的除氧器。
      除氧器包括除氧器水箱、疏水箱、除氧头；以及除氧头上的给水管4、冷凝水管8、二段蒸气管6、除氧头喷嘴2，以及除氧器水箱上的U形溢流密封管10。本实用新型还设置有集水箱7，集水箱通过冷凝水管8连接到除氧头，集水箱上设置至少两个冷凝水进水管9。
      还设置有自动控制装置。所述的二段蒸气管6上设置有自控阀门。除氧器水箱上设置有压力检测装置，自动控制装置分别与自控阀门及压力检测装置连接。
      设置有18～25个除氧头喷嘴2。给水管4上设置有至少两个支管，包括主进水管3和连续进水管5；主进水管与连续进水管均设置电动阀门。
      疏水箱通过疏水进水管1与除氧头连接，疏水进水管与给水管合并到除氧头喷嘴2上。U形溢流密封管10与疏水箱连接。或者U形溢流密封管10与集水箱7连接。主进水管与连续进水管上设置电动阀门均与自动控制装置连接。
有益效果：
      U形溢流密封管与疏水箱或者集水箱连接，由疏水或凝结水提供密封，这样就防止软水直接进入除氧器水箱，提高给水品质。
      疏水箱接入到除氧头，这样即使有软水通过疏水箱进入除氧器，也是被除氧头加热除氧后在进入的除氧水箱，不至于影响给水品质。
      氧头的喷嘴有18～25，提高喷洒效果和加热的均匀性。加设集水箱，集水箱可与多个凝水设备连接，通过个集水箱的汇集，可以减少进入除氧器的凝结水温度的波动幅度。
      二段蒸气管上的阀门采用自动控制，并根据除氧器内部压力的变化而自动调节开度，从而保证除氧器内部压力始终保持平均。
      给水管上设置一个主进水管和一个连续进水管，在平时正常运行补水量不大时，采用连续进水管连续补水，避免间断补水所造成的热平衡不稳定。需要大量补水时，采用主进水管补水。
附图说明

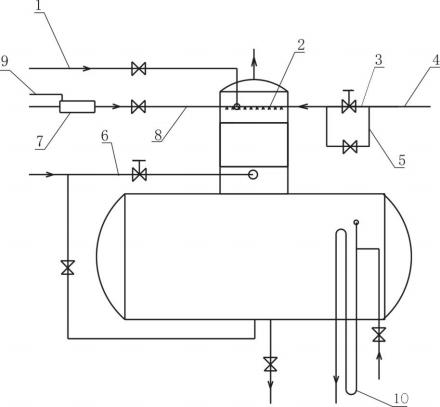

      图1为结构示意图。
具体实施方式
      除氧器包括除氧器水箱、疏水箱、除氧头；以及除氧头上的给水管4，冷凝水管8，二段蒸气管6，22个除氧头喷嘴，以及除氧器水箱上的U形溢流密封管10。集水箱通过冷凝水管8连接到除氧头，集水箱上设置两个冷凝水进水管9。
      在本实用新型中设置一个自动控制装置。所述的二段蒸气管6上设置有自控阀门。除氧器水箱上设置有压力检测装置，自动控制装置带有处理芯片的处理器，能根据编程发送指命。自动控制装置分别与自控阀门及压力检测装置连接。
      给水管4上设置有两个支管，包括主进水管3和连续进水管5；主进水管与连续进水管均设置电动阀门，电动阀门均与自动控制装置连接，并通过自动控制装置完成电动阀门的开闭。
      疏水箱通过疏水进水管1与除氧头连接，疏水进水管与给水管合并到除氧头喷嘴2上。
      U形溢流密封管10与疏水箱连接或与集水箱7连接均可。U形溢流密封管10与疏水箱连接。由疏水箱为U形溢流密封管提供密封水。
      为了进一步加强除氧效果，除氧器的水温由原来的100摄氏度提高到106摄氏度左右。压力0.025---0.035MPa。除氧器的水位控制在1/2至2/3处。
按照以下程序运行除氧器：
      1）除氧器准备进水。
      2）用软水泵向除氧器补水至2/3处，运行除氧器至正常。
      3）当除氧器各项参数合格时，将二段蒸气管上的自控阀门切换到自动控制。
      4）监视压力、温度、水位和自动调节情况，如发现自动异常，应立即改自动为手动调节。
      5）在平时正常运行补水量不大时，采用连续进水管5进行连续补水。连续进水管5全开时的流量为20T/h，远远小于除氧器40T/h的处理能力，这样能有效的避免间断补水所造成的热平衡不稳定而引起的除氧效果不好的现象。在需要大量补水时，开启主进水管3补给水，一旦系统给水量减小时，关闭主进水管3补水，继续使用连续进水管5连续补水。

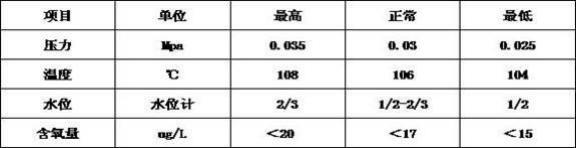

本实用新型使用效果统计：
以上为示例性说明。
