旋膜式除氧器上的磁翻转液位机构使用说明

        旋膜式除氧器上一种液位机构，特别涉及一种旋膜式除氧器的磁翻转液位机构。包括平衡容器，平衡容器的上部设有与之相连通的上液位连通管，平衡容器的下部设有与之相连通的下液位连通管，上液位连通管与下液位连通管间设有磁翻转液位杆，磁翻转液位杆上设有刻度表。旋膜式除氧器的磁翻转液位机构结构简单，使用效果好。有技术中的旋膜式除氧器，结构复杂，使用效果差。
主要是通过下述技术方案得以解决的：
       一种旋膜式除氧器的磁翻转液位机构，包括平衡容器，平衡容器的上部设有与之相连通的上液位连通管，平衡容器的下部设有与之相连通的下液位连通管，所述的上液位连通管与下液位连通管间设有磁翻转液位杆，磁翻转液位杆上设有刻度表。
       上液位连通管与磁翻转液位杆间、下液位连通管与磁翻转液位杆间分别呈垂直分布，上液位连通管与下液位连通管中分别设有控制阀。
       平衡容器与上液位连通管间、平衡容器与下液位连通管间分别通过支撑杆相支撑。旋膜式除氧器的磁翻转液位机构，结构简单，使用效果好。
附图说明

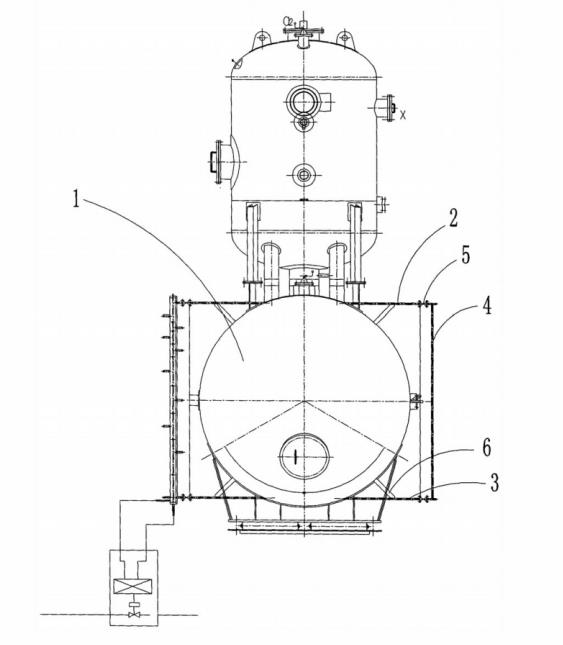

       图1是本实用新型的结构示意图。
具体实施方式
       实施例：如图1所示，一种旋膜式除氧器的磁翻转液位机构，包括平衡容器1,平衡容器1的上部设有与之相连通的上液位连通管2,平衡容器1的下部设有与之相连通的下液位连通管3,上液位连通管2与下液位连通管3间设有磁翻转液位杆4,磁翻转液位杆4上设有刻度表。上液位连通管2与磁翻转液位杆4间、下液位连通管3与磁翻转液位杆4间分别呈垂直分布，上液位连通管2与下液位连通管3中分别设有控制阀5。平衡容器1与上液位连通管2间、平衡容器1与下液位连通管3间分别通过支撑杆6相支撑。
